Samantekt
LNG Cryogenic geymslutankurinn er lykilbúnaður til að geyma fljótandi jarðgas (LNG), með lágmarks rekstrarhitastig upp á -192 gráður. Það er hægt að skipta því í lóðrétta LNG frostgeymslutanka og lárétta LNG frostgeyma.
Sem kjarnabúnaður í geymslukerfum fyrir fljótandi jarðgas (LNG) eru LNG-frystigeymslutankar sérstaklega hannaðir til að innihalda hreinsað LNG sem hefur verið kælt niður í -162 gráður undir loftþrýstingi (með öfgakenndu vinnsluhitastig allt að -192 gráður). Lykileiginleiki LNG er rúmmál þess-aðeins 1/625 rúmmáls gaskenndu jarðgass. Þó að þessi eiginleiki hagræða verulega flutningi og geymslu LNG, setur hann einnig strangar kröfur um lághitaþol tankanna, skilvirkni hitaeinangrunar og öryggisafköst. Þar af leiðandi þjóna Cryogenic geymslutankar LNG sem mikilvægur miðstöð sem samþættir alla LNG virðiskeðjuna, sem nær yfir móttöku, geymslu, flutning og lokanotkun.
Hvað varðar burðarvirkishönnun er „tvöföld-lagsvörn + há-skilvirkni varmaeinangrun aðaleinkenni LNG-frystigeymslugeyma. Staðlaða uppsetningin tekur upp tvöfalda-laga uppbyggingu sem samanstendur af innri tanki og ytri tanki:
1. Innri tankur: Virkar sem aðal hindrunin í beinni snertingu við LNG, hann er að mestu framleiddur úr 9% nikkelstáli-efni sem hefur sannað að halda einstakri hörku jafnvel við ofur-lágt hitastig upp á -196 gráður.
2. Varmaeinangrunarkerfi: Hringlaga bilið á milli innri og ytri geyma, sem og tankbotnsins, er fyllt með há-afkastamiklum varmaeinangrunarefnum eins og stækkuðu perlít og froðuglerkubbum. Háþróaðar einingar innihalda ennfremur "tæmi + fjöl-lags einangrun" tækni, sem, þegar hún er sameinuð einangruðu loftinu á tankinum, lágmarkar hitainnstreymi og dregur úr uppgufunartapi LNG að mestu leyti.
Byggt á notkunaratburðarás, eru LNG-frystigeymslutankar fyrst og fremst flokkaðir í tvær gerðir, hver sniðin að sérstökum þörfum:
- Lóðréttir tankar: Með því að nýta lóðrétta uppbyggingu þeirra bjóða þeir upp á þann sérstaka kost að lítið fótspor er parað við mikla geymslurými. Þetta gerir þá að ákjósanlegu vali fyrir stóra-aðstöðu eins og LNG-móttökustöðvar og miðlægar varabirgðir.

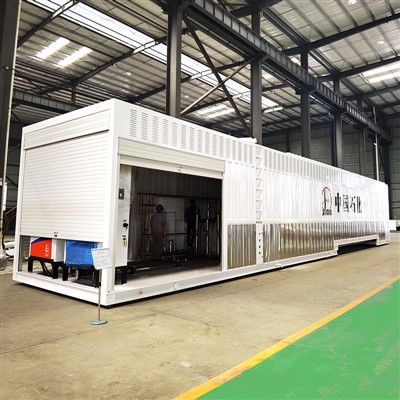

- Láréttir tankar: Þeir eru með fyrirferðarlítið lárétt skipulag, þeir gera þægilega uppsetningu og hægt er að samþætta þær í skrið-einingar. Þetta hentar vel fyrir dreifð forrit, þar á meðal lítil-gasunarstöðvar, eldsneytisstöðvar fyrir LNG ökutæki og geymslukerfi í-eigu fyrirtækja.
Öryggistrygging er forgangsverkefni í rekstri tanka, framkvæmt með alhliða „forvarnir-eftirlits-neyðarviðbragðskerfi:
- Þrýstistýring: Öryggisventill innri tanksins og rofskífa ytri tanksins mynda tvöfaldan þrýstilokunarbúnað. Að auki eru sumir tankar búnir BOG (Boiled Off Gas) þjöppum til að endurheimta gufugas, sem eykur bæði öryggi og orkunýtni.
- Raun-Tímavöktun: Mikilvægar breytur eins og vökvastig, þrýstingur og hitastig eru stöðugt raktar í rauntíma í gegnum sjálfvirkt stjórnkerfi. Lekaskynjarar eru einnig settir upp til að vara rekstraraðila tafarlaust við frávikum eins og tómarúmsbilun.
Viðhaldsreglur skipta sköpum til að tryggja-langtíma örugga notkun, með helstu kröfum þar á meðal:
- Árleg lofttæmisprófun: Tómarúmsstigið verður að vera minna en eða jafnt og 1 Pa fyrir heita tanka og minna en eða jafnt og 0,5 Pa fyrir kalda tanka til að tryggja skilvirka hitaeinangrun.
- Regluleg kvörðun og skoðun: Öryggisbúnaður krefst reglubundinnar kvörðunar og þéttingarheilleika tankbyggingarinnar verður að skoða reglulega til að koma í veg fyrir hugsanlega áhættu.
